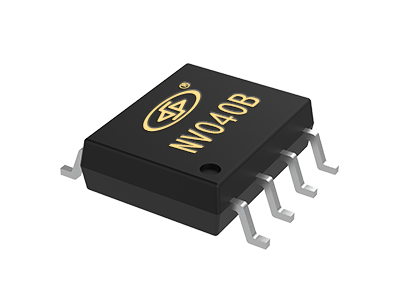

NVB系列語音芯片是廣州九芯電子科技新推出的一款適合工廠量產型穩定的工業級OTP語音芯片。它具有成本低，性能穩定，音質高，控制方便，電路簡單等諸多顯著優點。有一組PWM輸出口，可以直推0.5w喇叭，音質清晰。內置LVR復位，無需外加復位電路。內置精確的內阻頻率振動器（大僅+-1%的誤差），無需外接電阻；多種按鍵觸發方式以及DIP8/SOP8/COB封裝形式，可以輸出多種形式的電平信號，可以設定按語音的起伏節奏變化。另外NVB支持主控MCU串口控制，可以任意控制多段語音觸發，外圍電路僅需一電源耦合電容即可。

★OTP存儲格式，生產周期快，最快僅需一天，下單無最小量限制；

★靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

★簡單方便的兩線MCU串口控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；

★支持4個按鍵觸發。

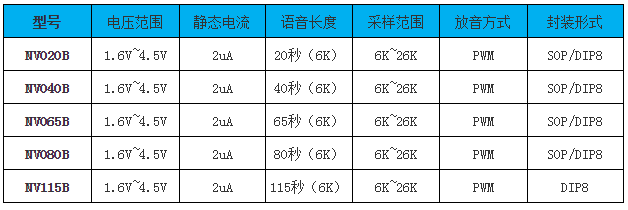

★語音時長20秒、40秒、65秒、80秒、115秒；

★內置一組PWM輸出器可直推0.5W喇叭；

★靈活的放音操作，通過組合可節省語音空間，單個數據口最多可播放128個語音組合；

★音質優美，性能穩定，物美價廉；

★內置LVR自復位電路，保證芯片正常工作；

★DIP8，SOP8以及COB三種封裝可供選擇，使用方便，應用靈活；

★外圍電路簡單，僅需一耦合電容；

★工作電壓范圍：1.6V～4.5V（5V供電的話VDD需串接二極管4148降壓）；

★靜態電流：2uA；

備注：

1.語音長度全部基于6K采樣率計算的,一般應用中采樣率是大于8K的,所以語音長度僅作參考。
2.所有各秒數的IC都支持播放和弦；

①控制模式
NVB系列語音芯片具有豐富的控制方式。它分為按鍵控制模組和MCU一線串口控制模式。其中按鍵控制模組分為ON/OFF控制、脈沖可重復觸發、脈沖不可重復觸發、電平保持觸發、電平非保持觸發、DOWN下一首、隨機段觸發。當O口被分配為MCU一線觸發時,不能同時作為按鍵來觸發。

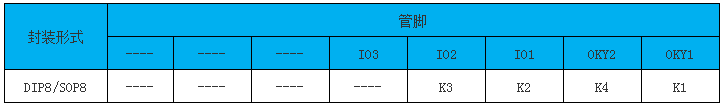

③端口的分配

按鍵控制--低電平觸發
②控制描述:
電平可打斷：按下按鍵播放語音，語音正在播放時當再次按下按鍵將重新開始重新播放。
電平不可打斷：按下按鍵播放語音，語音正在播放時當再次按下按鍵，語音繼續播放上一段直到完畢,不理會按鍵操作，只有當語音播放完畢后按鍵在起作用。
電平保持循環：按鍵一直按下(電平一直觸發)，語音將保持循環播放。
電平保持不循環：按鍵一直按下(電平一直觸發)，語音播放一次后將停止播放。
上電播放一次：通電后，語音將會播放一次,然后停止。
上電播放循環：通電后，語音將會一直循環播放。

兩線串口

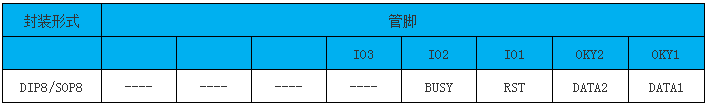

端口分配

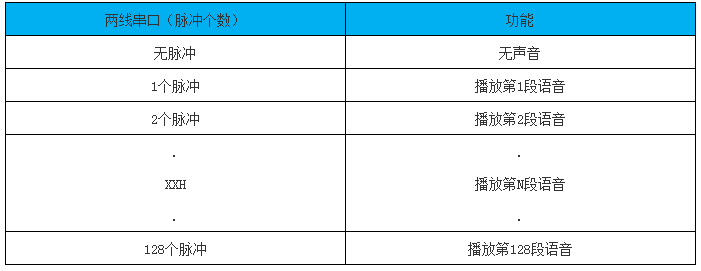

數據與語音對應關系

DATA1可支持128端聲音

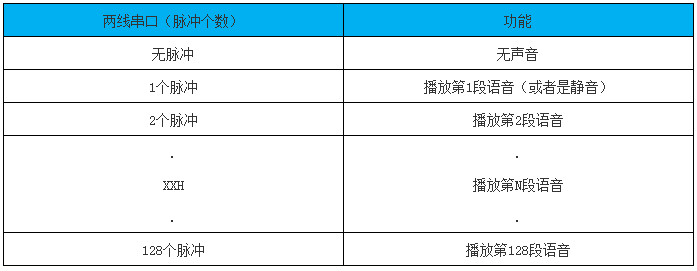

數據與語音對應關系

DATA2可支持128段聲音（與DATA1共用，不用單獨限制段數）

備注：

1.DATA1口支持128個地址播放，DATA2口也支持128個地址播放，如果需要反應快，則需要使用擴展數據口DATA2。
2.*個脈沖建議使用靜音，因?yàn)閱纹瑱C(jī)上電初始化的時候，數據口不穩定，可能導致誤報，所以建議*個脈沖留空，用靜音代替。
  另外，考慮到上電電壓不穩定，單片機如果要控制上電就播放的話，上電延時5ms以上，再發播放的地址。
  *好發2遍，中間間隔10ms左右，如果需要停止正在播放的語音，可以直接發送一個脈沖，即靜音地址。

       NVB系列語音芯片可適于各種語音提示的場合,如:血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器,語音玩具,語音報警器,汽車電子,小家電,念佛機,游戲機,工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖),掃碼機等等。
